JSR-HY025B系列单路气电滑环



JSR-HY025B系列单路气电滑环

产品简介：嘉驰机电的JSR-HY025B气电滑环，可360度旋转传输压缩空气、蒸汽、真空等多种气体介质。支持8mm气管。JSR-HY025-1G08气电滑环不仅可以传输气体，还可以混合传输2A~800A各种电流；气管接头有G1/8,；可以混合功率动力线、信号线、以太网、工业总线、控制线、电磁阀、感应线等；标准为法兰安装形式，可定制空心轴安装；能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。JSR-HY025-1G08气电滑环具有体积小、重量轻、扭矩小等优点。

型号：JSR-HY025B 外径：86mm 气管接头：M5、G1/8、G1/4、G3/8、G1/2、电路数：1-96路

资料下载：

下载产品手册下载3D模型

在线咨询

咨询热线: 13714251726

型号定购说明

MODEL

技术规格参数

PARAMETER

技术规格参数
旋转接头技术参数
参数		数值		参数	数值
通道数		一进一出		气管大小	可根据需求定制
接头规格		M5、G1/8、G1/4、G3/8、G1/2、		最大压力	10MPa(可定制高压),真空0.01torr
电气技术参数
电气参数			信号参数		数值
参数	数值		参数		数值
额定电压	0-440VAC/VDC		额定电压		0-440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC		绝缘电阻		≥1000MΩ/500VDC
导线规格	AWG16#镀锡铁氟龙		导线规格		AWG22镀锡铁氟龙
额定电流	每路任意电流可选
电气噪音	10mΩ@6VDC,50mA,5Rpm
动态电阻变化	＜0.01Ω
机械技术参数
机械性能			环境性能
参数	数值		参数		数值
工作寿命	＞5000万转		工作温度		-30C°-80C°
额定转速	300MRP（可定制）		工作湿度		0-85%RH
接触材料	贵金属(可定制）		机械振动		MIL-SID-810E
壳体材料	铝合金（表面硬质氧化处理）		防护等级		IP51(可选IP65、IP68)
转动扭矩	0.1N.M;+0.03N.M/路

标准图纸

DRAWING

常规产品选型表

SELECTION

常规产品选型表
JSR-HY025B-XX系列单路气电滑环选型表
型号	通道数	10A	信号或5A	长度L(MM)	型号	通道数	10A	信号或5A	长度L(MM)
JSR-HY025B-6S-XX	1进1出	0	6	45.2	JSR-HY025B-18P10-12S-XX	1进1出	18	12	126.8
JSR-HY025B-2P10-4S-XX	1进1出	2	4	45.2	JSR-HY025B-24P10-6S-XX	1进1出	24	6	126.8
JSR-HY025B-4P10-2S-XX	1进1出	4	2	45.2	JSR-HY025B-30P10-XX	1进1出	30	0	126.8
JSR-HY025B-6P10-XX	1进1出	6	0	45.2	JSR-HY025B-36S-XX	1进1出	0	36	150.2
JSR-HY025B-12S-XX	1进1出	0	12	65.6	JSR-HY025B-6P10-30S-XX	1进1出	6	30	150.2
JSR-HY025B-2P10-10S-XX	1进1出	2	10	65.6	JSR-HY025B-12P10-24S-XX	1进1出	12	24	150.2
JSR-HY025B-3P10-9S-XX	1进1出	3	9	65.6	JSR-HY025B-36P10-XX	1进1出	36	0	150.2
JSR-HY025B-6P10-6S-XX	1进1出	6	6	65.6	JSR-HY025B-42S-XX	1进1出	0	42	170.6
JSR-HY025B-8P10-4S-XX	1进1出	8	4	65.6	JSR-HY025B-6P10-36S-XX	1进1出	6	36	170.6
JSR-HY025B-10P10-2S-XX	1进1出	10	2	65.6	JSR-HY025B-12P10-30S-XX	1进1出	12	30	170.6
JSR-HY025B-12P10-XX	1进1出	12	0	65.6	JSR-HY025B-42P10-XX	1进1出	42	0	170.6
JSR-HY025B-18S-XX	1进1出	0	18	86	JSR-HY025B-48S-XX	1进1出	0	48	191
JSR-HY025B-2P10-16S-XX	1进1出	2	16	86	JSR-HY025B-6P10-42S-XX	1进1出	6	42	191
JSR-HY025B-4P10-14S-XX	1进1出	4	14	86	JSR-HY025B-12P10-36S-XX	1进1出	12	36	191
JSR-HY025B-6P10-12S-XX	1进1出	6	12	86	JSR-HY025B-18P10-30S-XX	1进1出	18	30	191
JSR-HY025B-8P10-10S-XX	1进1出	8	10	86	JSR-HY025B-24P10-24S-XX	1进1出	24	24	191
JSR-HY025B-10P10-8S-XX	1进1出	10	8	86	JSR-HY025B-48P10-XX	1进1出	48	0	191
JSR-HY025B-12P10-6S-XX	1进1出	12	6	86	JSR-HY025B-60S-XX	1进1出	0	60	231.8
JSR-HY025B-14P10-4S-XX	1进1出	14	4	86	JSR-HY025B-6P10-54S-XX	1进1出	6	54	231.8
JSR-HY025B-16P10-2S-XX	1进1出	16	2	86	JSR-HY025B-9P10-51S-XX	1进1出	9	51	231.8
JSR-HY025B-24S-XX	1进1出	0	24	106.4	JSR-HY025B-12P10-48S-XX	1进1出	12	48	231.8
JSR-HY025B-4P10-20S-XX	1进1出	4	20	106.4	JSR-HY025B-24P10-36S-XX	1进1出	24	36	231.8
JSR-HY025B-6P10-18S-XX	1进1出	6	18	106.4	JSR-HY025B-72S-XX	1进1出	0	72	275.6
JSR-HY025B-12P10-12S-XX	1进1出	12	12	106.4	JSR-HY025B-12P10-60S-XX	1进1出	12	60	275.6
JSR-HY025B-18P10-6S-XX	1进1出	18	6	106.4	JSR-HY025B-24P10-48S-XX	1进1出	24	48	275.6
JSR-HY025B-24P10-XX	1进1出	24	0	106.4	JSR-HY025B-36P10-36S-XX	1进1出	36	36	275.6
JSR-HY025B-30S-XX	1进1出	0	30	126.8	JSR-HY025B-84S-XX	1进1出	0	84	316.4
JSR-HY025B-6P10-24S-XX	1进1出	6	24	126.8	JSR-HY025B-12P10-72S-XX	1进1出	12	72	316.4
JSR-HY025B-12P10-18S-XX	1进1出	12	18	126.8	JSR-HY025B-24P10-60S-XX	1进1出	24	60	316.4
注：N个5A 电流环并起来可作为1路N*5A电流环使用；比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号，如需其他规格请联系技术：13714251726 易先生

各环路导线色码表

COLOR CODE TABLE

环道	颜色	环道	颜色
1	黑	7	紫
2	红	8	灰
3	黄	9	橙
4	绿	10	棕
5	蓝	11	透明
6	白	12	浅绿
(注：12个颜色为一组，分别序号1...12, 下一组重复前12个颜色，每组用号码管作为组序号标识。)

安装方式

INSTALLATION

可选项

OPTIONAL

注：以下特别要求均可定制，交期会增加3~15天不等，费用增加5%~50%不等，本公司大部分基础配件都有标准化，模块化，非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制，可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头，端子和热缩管。
⑤ 安川，松下，西门子等伺服系统信号，功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输（包括以太网,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各类工业总线）。
⑦ 温控信号，热电偶信号混合。
⑧ 防震，高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低，接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培（A）。
⑭ 军工级别。
⑮ 防水，水下模式可选，IP65,IP68 可选。 ⑯ 不锈钢壳体要求。

适用范围

RANGE

非标自动化设备

非标自动化设备定义就是用户定制的、用户唯一的、非市场流通的自动化系统集成设备，是采用按照国家颁布的统一的行业标准和规格制造的单元设备组装而成，是根据客户的用途需要，开发设计制造的设备。现下大部分的设备都离不开对气电的要求，所以气电滑环应行业的需求诞生了，气电滑环是可以保证设备在360度旋转的同时传输气和电流、信号等一切介质的核心部件。嘉驰机电出品的气电滑环被广泛的应用在非标自动化设备上面，得到了众多设备生产厂家以及使用客户的认可。

非标自动化设备

气电旋转平台

气电旋转平台被很多自动化设备所采用，这样的方式大大的减小了设备的体积，降低了设备的成本。气电旋转工作台之所以能在不断旋转的同时做过各种动作都是因为有气电滑环的支持，气电滑环可以保证设备在不间断旋转的同时传输各种控制信号和工作台旋转时所需要的气压。嘉驰机电专业研发生产气电滑环13年，公司所产的气电滑环广销海外100多个国家，等到了众多新老客户的认可，嘉驰机电欢迎新老客户来厂参观指导。

旋转工作台

自动化生产线

自动化生产线是指由自动化机器体系实现产品工艺过程的一种生产组织形式。它是在连续流水线的进一步发展的基础上形成的，现代自动化产线就是人类进入气电时代的巅峰之作。自动化产线的发展同时促进了导电滑环行业的发展，应设备的需要气电滑环、电液滑环、光电滑环等一系列的混合滑环应运而生，尤其是气电滑环更是成为了自动化生产线中不可缺少的零部件，气电滑环能解决设备在旋转工作是产生的绕线问题，大大的提高了产线的工作效率，避免了产线会因设备绕线停产的可能。

自动化产线

在线留言咨询

咨询的产品

JSR-HY025B系列单路气电滑环

您的姓名

您的电话

您的邮箱

立即提交在线咨询

数十人独立研发团队

10000+方案经验更懂你的需求

拥有20多位滑环研发设计工程师；核心技术工程师拥有25年的研发设计经验；曾为华为、苹果代工企业提供过滑环定制服务；拥有丰富的滑环结构设计以及电气控制方面的经验；与国外同行业大厂技术合作，负责新技术引进及应用。

立即咨询

定制咨询热线

13714251726

游乐设备

移动供电

工程机械

新能源

自动化设备

军用设备

钢铁行业





耐用滑环广泛应用30多个高科技领域

华为、富士康等500强企业客户长期信赖

游乐设备

嘉驰机电专业研发制造导电滑环15年，很多游乐设备的厂家都与我公司长期合作，深圳欢乐谷、广州长隆、香港迪士尼等一系列的大型游乐场中的众多游乐设备中均有使用我公司研发生产的导电滑环。

查看详情

移动供电

卷线器又称绕线器，收线器，是现在人们生活中用作移动供电的必备工具，导电滑环作为卷收线器的核心部件被广泛的应用于各式各样的移动供电设备上面，嘉驰导电滑环更是被国内外众多企业所青睐。

查看详情

工程机械

导电滑环因其能在旋转的同时传输各种介质而被广泛的应用于工程机械上面，嘉驰导电滑环因为其成熟的方案，耐用的品质，完善的售后长期与三一重工、广西柳工、徐州重工等数十家企业合作。

查看详情

新能源

嘉驰机电所研发生产的导电滑环能360度不间断旋转的同时传输电流、气体、液体以及各种类型的信号，由于其这个特殊的性质，导电滑环被广泛的应用于风力发电、新能源汽车等众多的新能源领。

查看详情

自动化设备

嘉驰机电专业研发生产导电滑环已有15年的历史，公司研发生产的TH过孔滑环、HY单路气电滑环、EP防爆滑环、WR防水滑环等40多个专业的滑环系列，被广泛的应用在各个领域的自动化设备中。

查看详情

军用设备

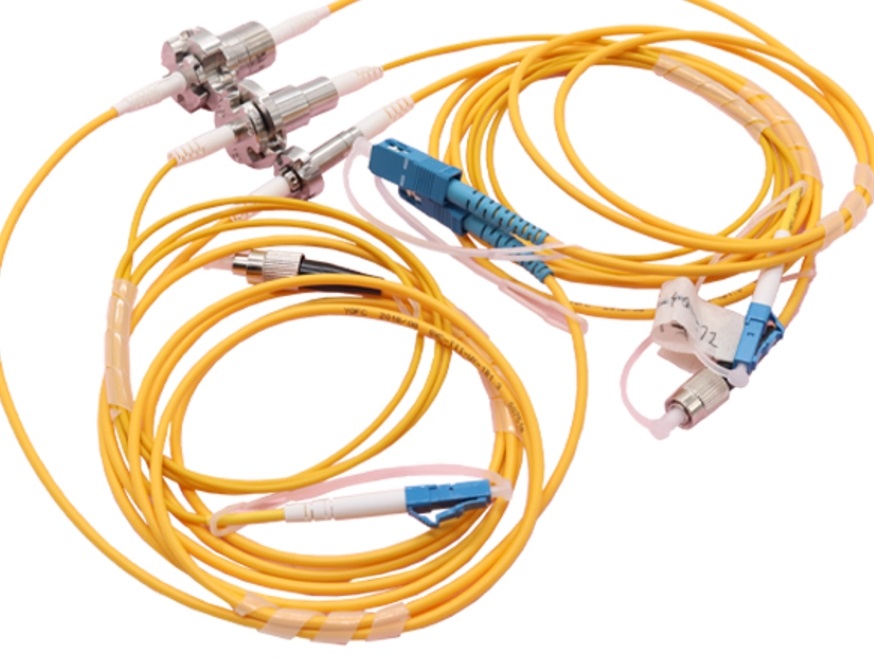

军事力量是衡量一个国家国力的重要标准之一，现代化的军事设备离不开光纤网络的传输，光纤滑环、网线滑环作为旋转传输中不可缺少的核心部件被广泛的应用于军事雷达、空军预警机、军事无人机等一系列的军事装备上。
