JSR-PSA012系列盘式滑环

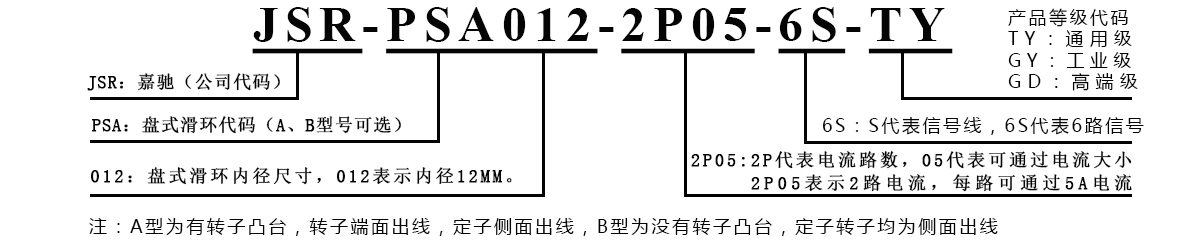

型号定购说明
Model
产品等级选型表
Selection
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
TY(通用级） | 100RPM | 1000万转 | 贵金属 |
GY（工业级） | 250RPM | 2000万转 | 镀金-镀金 |
GD（高端级） | 400RPM | 3000亿转 | 金合金 |
技术规格参数
parameter
| 电气技术参数 | |||
| 电气参数 | 信号参数 | ||
| 参数 | 数值 | 参数 | 数值 |
| 额定电压 | 0-380VAC/VDC | 额定电压 | 0-380VAC/VDC |
| 绝缘电阻 | ≥1000MΩ/500VDC | 绝缘电阻 | ≥500MΩ/500VDC |
| 导线规格 | AWG16#镀锡铁氟龙 | 导线规格 | AWG22镀锡铁氟龙 |
| 额定电流 | 每路任意电流可选 | ||
| 电气噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
| 动态电阻变化 | ＜0.01Ω | ||
| 机械技术参数 | |||
| 机械性能 | 环境性能 | ||
| 参数 | 数值 | 参数 | 数值 |
| 工作寿命 | ＞1000万转 | 工作温度 | -30C°-80C° |
| 额定转速 | 100MRP（可定制） | 工作湿度 | 0-85%RH |
| 接触材料 | 贵金属(可定制） | 机械振动 | MIL-SID-810E |
| 壳体材料 | 铝合金（阳极氧化处理） | 防护等级 | IP51(可选IP65、IP68) |
| 转动扭矩 | 0.1N.M;+0.03N.M/路 | ||
常规产品选型表
Selection
常规产品选型表 | |||||
PSA012系列-盘式导电滑环选型表 | |||||
型号 | 信号或2A | 5A | 10A | 总通路 | 外径(mm) |
JSR-PSA012-2S | 2 | 0 | 0 | 2 | 76 |
JSR-PSA012-2P05 | 0 | 2 | 0 | 2 | 76 |
JSR-PSA012-2P05-2S | 2 | 2 | 0 | 4 | 92 |
JSR-PSA012-4P05 | 0 | 4 | 0 | 4 | 92 |
JSR-PSA012-6S | 6 | 0 | 0 | 6 | 108 |
JSR-PSA012-6P10 | 0 | 6 | 0 | 6 | 108 |
JSR-PSA012-6P10 | 0 | 0 | 6 | 6 | 108 |
JSR-PSA012-2P05-4S | 4 | 2 | 0 | 6 | 108 |
JSR-PSA012-12S | 12 | 0 | 0 | 12 | 156 |
JSR-PSA012-12P05 | 0 | 12 | 0 | 12 | 156 |
JSR-PSA012-12P10 | 0 | 0 | 12 | 12 | 156 |
JSR-PSA012-6P05-6S | 6 | 6 | 0 | 12 | 156 |
JSR-PSA012-6P10-6S | 6 | 0 | 6 | 12 | 156 |
JSR-PSA012-18S | 18 | 0 | 0 | 18 | 204 |
JSR-PSA012-18P05 | 0 | 18 | 0 | 18 | 204 |
JSR-PSA012-6P05-12S | 12 | 6 | 0 | 18 | 204 |
JSR-PSA012-12P05-6S | 6 | 12 | 0 | 18 | 204 |
JSR-PSA012-8P05-10S | 10 | 8 | 0 | 18 | 204 |
JSR-PSA012-24S | 24 | 0 | 0 | 24 | 252 |
JSR-PSA012-24P05 | 0 | 24 | 0 | 24 | 252 |
JSR-PSA012-6P05-18S | 6 | 18 | 0 | 24 | 252 |
JSR-PSA012-12P05-12S | 12 | 12 | 0 | 24 | 252 |
注：N个5A 电流环并起来可作为1路N*5A电流环使用；比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号，如需其他规格请联系技术：13714251726 易先生 | |||||
各环路导线色码表
Color code table
| 环道 | 颜色 | 环道 | 颜色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 红 | 8 | 灰 |
| 3 | 黄 | 9 | 橙 |
| 4 | 绿 | 10 | 棕 |
| 5 | 蓝 | 11 | 透明 |
| 6 | 白 | 12 | 浅绿 |
| (注：12个颜色为一组，分别序号1...12, 下一组重复前12个颜色， 每组用号码管作为组序号标识。) | |||
安装方式
Installation
可选项
Optional
