JSR-HF01-NK-18高频滑环



JSR-HF01-NK-18高频滑环

JSR-HF01-NK-18一款单通道高频滑环，它可以在360°旋转下支持1通道高频(高达18Ghz)传输，能使用于高低温(-55℃~+100℃)的环境。该滑环两端连接客户指定的NK型接头，信号传输稳定且衰减超低，使用寿命长。该产品成功应用于传统人工智能交通控制、导弹防御雷达技术、医学工程、V-sat和卫星通信技术以及电视摄像机系统或允许带有敏感电缆伤口电缆鼓等设备当中!

外径：25mm 频率：18GHz 路数：1路接口规格：NK

资料下载：

下载产品手册下载3D模型

在线咨询

咨询热线: 13714251726

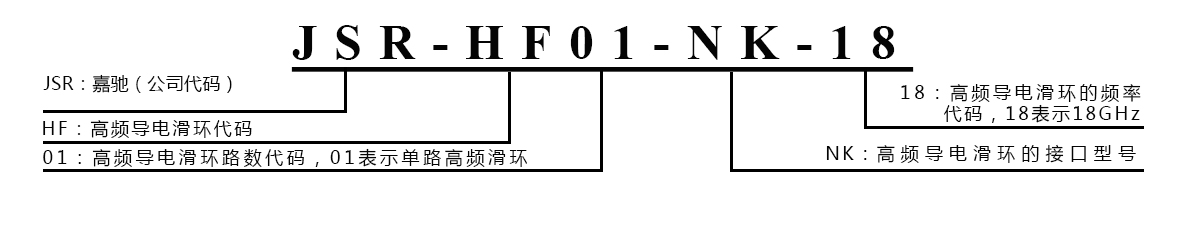

型号定购说明

MODEL

技术规格参数

PARAMETER

技术规格参数
电气指标
频率范围	DC-18GHz	相位波动，Max	1.0°
电压驻波比，Max	1.5	驻波精度	0.05
插入损耗，Max	0.3dB	插入损耗精度	0.05dB
峰值功率，Max	1000W	平均功率，Max	100W
机械指标
接口类型	SMA Female（50Ω）	机构类型	I型
材质	外导体：不锈钢、铝合金	表面处理	外导体：钝化、阳极氧化
材质	内导体：铍青铜	表面处理	内导体：镀金
启动力矩，Max	0.05牛.米@20℃	持续旋转力矩，Max	0.05牛.米@20℃
IP防护等级	IP50	重量	0.1KG
转速	100rmp	界面尺寸	符合GJB52446
环境适应性
工作温度	-55℃ - 85℃	相对湿度，Max	95%（40℃±5℃）
寿命		100万转

标准图纸

DRAWING

JSR-HF01-NK-18(1)

可选项

OPTIONAL

注：以下特别要求均可定制，交期会增加3~15天不等，费用增加5%~50%不等，本公司大部分基础配件都有标准化，模块化，非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制，可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头，端子和热缩管。
⑤ 安川，松下，西门子等伺服系统信号，功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输（包括以太网,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各类工业总线）。
⑦ 温控信号，热电偶信号混合。
⑧ 防震，高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低，接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培（A）。
⑭ 军工级别。
⑮ 防水，水下模式可选，IP65,IP68 可选。 ⑯ 不锈钢壳体要求。

适用范围

RANGE

雷达

雷达，是英文Radar的音译，源于radio detection and ranging的缩写，意思为"无线电探测和测距"，即用无线电的方法发现目标并测定它们的空间位置。因此，雷达也被称为“无线电定位”。雷达是利用电磁波探测目标的电子设备。现代的预警雷达、搜索警戒雷达、引导指挥雷达、炮瞄雷达还是其他系列的雷达大多都需要不停的旋转搜索目标定位目标，雷达能正常的公司有光纤滑环很大一部分功劳，光纤滑环能保证雷达在360度不停旋转的同时正常的传输各种电磁信号，使雷达能快速精准的探索、定位、打击目标。嘉驰机电的光纤滑环因其高效的传输速率被广泛的应用于各种雷达上面，深受新老客户的信赖。

001

光电经纬仪

通过对光学经纬仪电气化改造，使之在捕捉目标图像的同时，能够实时记录精确的测角信息，并能通过事后目标图像的判读处理，得出目标精确的中轴偏移量，叠加得出更为精确的测角值。光电经纬仪通过光学成像将信号传输给计算机，从而达到精确的定位和捕捉目标的图像。现代的光电经纬仪为了能更快的捕捉到目标，需要快速的旋转，而且在旋转的同时还有将捕捉到的画面信号传输给计算机，所以在这里光纤滑环就起到了很重要的作用。 002

火控系统

火控系统是安装在飞机、装甲车、军舰等平台的设备，又称武器火控系统，全称火力指挥与控制工程，是控制射击武器自动实施瞄准与发射的装备的总称。现代火控系统离不开计算机的精确计算和快速的瞄准，为了能高效准确的锁定目标并实施打击，所有的火控系统都配备了高品质的光纤滑环，高品质的光纤滑环可以保证火控系统在高速捕捉目标的同时进行精确的打击，嘉驰所生产的光纤滑环能达到军用标准，多次被应用在各种武器的货款系统中，并且经历了中东、非洲等战乱国家的战火洗礼，收到了广大客户的认可和信赖。 003
