JSR-DS030系列PCB盘式滑环
JSR-DS030系列PCB盘式滑环
DS030超薄盘式滑环是一款内径30mm，厚度5毫米的PCB盘式导电滑环，此款滑环可以同时传输多路电流及各种控制信号，能在360度连续旋转的同时传输多路电流及控制信号，安装简单，使用方便，价格美丽。与嘉驰机电常规滑环相比，其主要的特征就是厚度非常薄，外径大。触点采用贵金属，具有高稳定性、低扭矩、低损耗免维护、低电气噪音、超长寿命等特点，广泛应用于医疗CT、旋转展台，LDE旋转广告牌等各种安装空间狭小的场合！

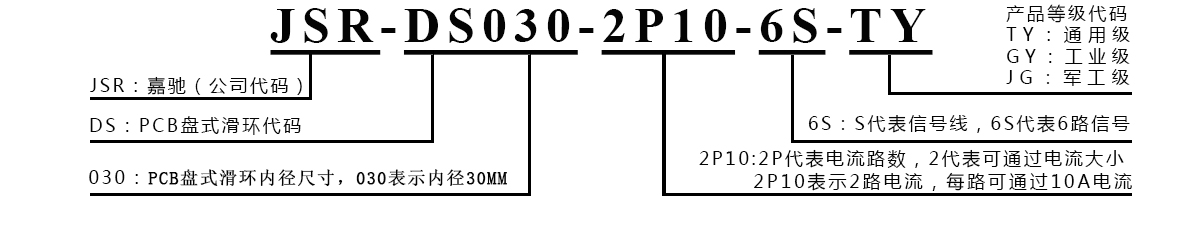

型号：JSR-DS030
内径：30mm
路数：1-24路
厚度：5-6mm
在线咨询
- 咨询热线
- 13714251726
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
TY(通用级） | 100RPM | 1000万转 | 贵金属 |
GY（工业级） | 250RPM | 2000万转 | 镀金-镀金 |
GD（高端级） | 400RPM | 3000亿转 | 金合金 |
| 电气技术参数 | |||
| 电气参数 | 信号参数 | ||
| 参数 | 数值 | 参数 | 数值 |
| 额定电压 | 0-380VAC/VDC | 额定电压 | 0-380VAC/VDC |
| 绝缘电阻 | ≥1000MΩ/500VDC | 绝缘电阻 | ≥500MΩ/500VDC |
| 导线规格 | AWG16#镀锡铁氟龙 | 导线规格 | AWG22镀锡铁氟龙 |
| 额定电流 | 每路任意电流可选 | ||
| 电气噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
| 动态电阻变化 | ＜0.01Ω | ||
| 机械技术参数 | |||
| 机械性能 | 环境性能 | ||
| 参数 | 数值 | 参数 | 数值 |
| 工作寿命 | ＞1000万转 | 工作温度 | -30C°-80C° |
| 额定转速 | 100MRP（可定制） | 工作湿度 | 0-85%RH |
| 接触材料 | 贵金属(可定制） | 机械振动 | MIL-SID-810E |
| 转动扭矩 | 0.1N.M;+0.03N.M/路 | ||
| 环道 | 颜色 | 环道 | 颜色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 红 | 8 | 灰 |
| 3 | 黄 | 9 | 橙 |
| 4 | 绿 | 10 | 棕 |
| 5 | 蓝 | 11 | 透明 |
| 6 | 白 | 12 | 浅绿 |
| (注：12个颜色为一组，分别序号1...12, 下一组重复前12个颜色， 每组用号码管作为组序号标识。) | |||
注：以下特别要求均可定制，交期会增加3~15天不等，费用增加5%~50%不等，本公司大部分基础配件都有标准化，模块化，非标定制也可大大减少成本和交期。
① 可定制不同孔径
② 可定制不同环道
③ 可加外壳保护
④ 可选航空插头，端子和热缩管。
⑤ 温控信号，热电偶信号混合。
⑥ 可根据要求定制通道数。
⑦厚度定制最薄可达3毫米
⑧ 不锈钢壳体要求。
