JSR-DS020系列超薄滑环是深圳嘉驰机电针对各种旋转展台研发设计的PCB盘式导电滑环,此系列的导电滑环因为其厚度最薄可达5mm被客户称为偏平滑环,JSR-DS020系列滑环是专门为安装高度有限,横向空间充足的设备所研发的超薄导电滑环,厚度6mm,最薄可达5mm。与嘉驰机电常规滑环相比,其主要的特征就是厚度非常薄,外径大。触点采用贵金属,具有高稳定性、低扭矩、低损耗免维护、低电气噪音、超长寿命等特点,广泛应用于医疗CT、旋转展台,LDE旋转广告牌等各种安装空间狭小的场合!

型号:JSR-DS020 内径:20mm 路数:1-24路 厚度:5-6mm
在线咨询
咨询热线
13714251726

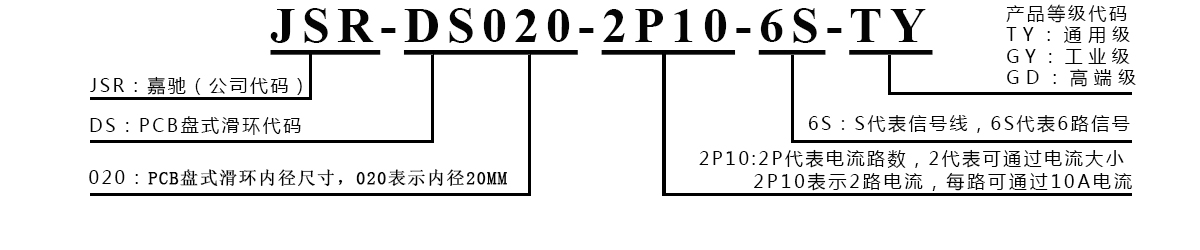

型号定购说明

MODEL


产品等级选型表

SELECTION

产品等级代号

最高转速

工作寿命

接触材料

TY(通用级)

100RPM

1000万转

贵金属

GY(工业级)

250RPM

2000万转

镀金-镀金

GD(高端级)

400RPM

3000亿转

金合金

技术规格参数

PARAMETER

电气技术参数
电气参数信号参数
参数数值参数数值
额定电压0-380VAC/VDC额定电压0-380VAC/VDC
绝缘电阻≥1000MΩ/500VDC绝缘电阻≥500MΩ/500VDC
导线规格AWG16#镀锡铁氟龙导线规格AWG22镀锡铁氟龙
额定电流每路任意电流可选
电气噪音10mΩ@6VDC,50mA,5Rpm
动态电阻变化<0.01Ω
机械技术参数
机械性能环境性能
参数数值参数数值
工作寿命>1000万转工作温度-30C°-80C°
额定转速100MRP(可定制)工作湿度0-85%RH
接触材料贵金属(可定制)机械振动MIL-SID-810E
转动扭矩0.1N.M;+0.03N.M/路

标准图纸

DRAWING

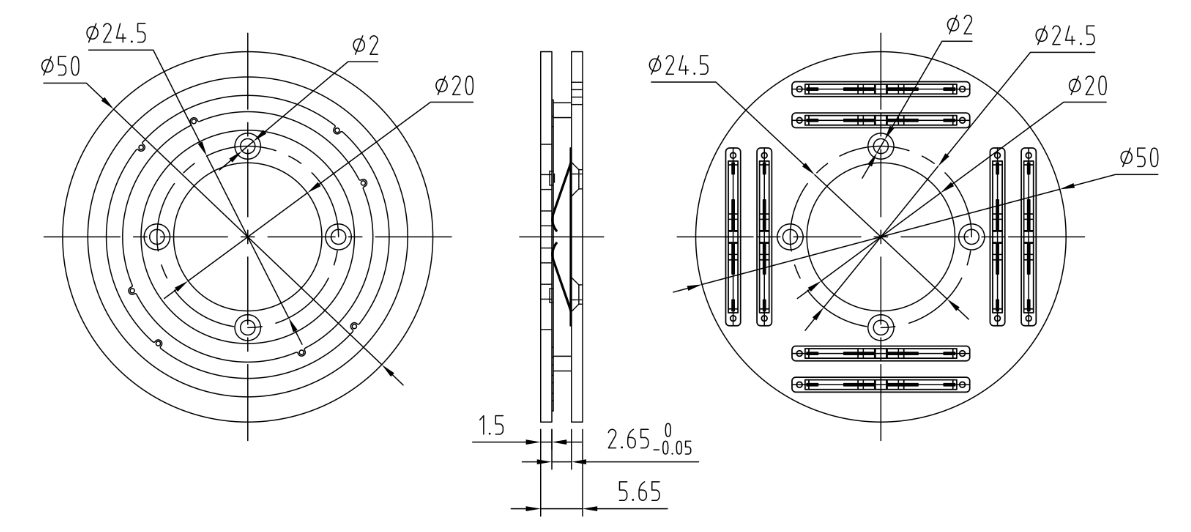

JSR-DS020-2P08


JSR-DS020-3P08

常规产品选型表

SELECTION

常规产品选型表

DS020系列-盘式导电滑环选型表

型号

信号或2A

5A

10A

总通路

外径(MM)

JSR-DS020-2S

2

0

0

2

咨询客服

JSR-DS020-2P05

0

2

0

2

咨询客服

JSR-DS020-2P05-2S

2

2

0

4

咨询客服

JSR-DS020-4P05

0

4

0

4

咨询客服

JSR-DS020-6S

6

0

0

6

咨询客服

JSR-DS020-6P10

0

6

0

6

咨询客服

JSR-DS020-6P10

0

0

6

6

咨询客服

JSR-DS020-2P05-4S

4

2

0

6

咨询客服

JSR-DS020-12S

12

0

0

12

咨询客服

JSR-DS020-12P05

0

12

0

12

咨询客服

JSR-DS020-12P10

0

0

12

12

咨询客服

JSR-DS020-6P05-6S

6

6

0

12

咨询客服

JSR-DS020-6P10-6S

6

0

6

12

咨询客服

JSR-DS020-18S

18

0

0

18

咨询客服

JSR-DS020-18P05

0

18

0

18

咨询客服

JSR-DS020-6P05-12S

12

6

0

18

咨询客服

JSR-DS020-12P05-6S

6

12

0

18

咨询客服

JSR-DS020-8P05-10S

10

8

0

18

咨询客服

JSR-DS020-24S

24

0

0

24

咨询客服

JSR-DS020-24P05

0

24

0

24

咨询客服

JSR-DS020-6P05-18S

6

18

0

24

咨询客服

JSR-DS020-12P05-12S

12

12

0

24

咨询客服

注:N个5A 电流环并起来可作为1路N*5A电流环使用;比如: 2环5A 并起来做作为 1路10A 使用。以上型号为此规格的部分型号,如需其他规格请联系技术:13714251726  易先生



各环路导线色码表

COLOR CODE TABLE

环道颜色环道颜色
17
28
39
4绿10
511透明
6
12浅绿
(注:12个颜色为一组,分别序号1...12,  下一组重复前12个颜色, 每组用号码管作为组序号标识。)


安装方式

INSTALLATION


可选项

OPTIONAL



注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成本和交期。

① 可定制不同孔径

② 可定制不同环道

③ 可加外壳保护

④ 可选航空插头,端子和热缩管。
⑤ 温控信号,热电偶信号混合。

⑥ 可根据要求定制通道数。

⑦厚度定制最薄可达3毫米
⑧ 不锈钢壳体要求。

适用范围

RANGE

医疗CT

CT是用X射线束对人体某部一定厚度的层面进行扫描,由探测器接收透过该层面的X射线,转变为可见光后,由光电转换变为电信号,再经模拟/数字转换器转为数字,输入计算机处理。做过CT的人都知道CT在运转的时候会不停的旋转,通过不停旋转对人体进行360度的扫描,CT之所以能不停旋转的同时传输各种扫描到的人体信息都是内部导电滑环的功劳,但是由于CT内部的安装空间有限,所以CT内部都是采用PCB盘式导电滑环作为旋转传输的链接点,深圳嘉驰研发生产的CT专用PCB导电滑环已经成功的被应用在了国内某型号的医疗CT机上面,并且经过长时间的运行证明了他的稳定性和可靠性。

医疗CT

LDE旋转灯箱

现代化的都市离不开LED旋转灯箱的承托,走在现代化大都市的大街上随处都能见到各式各样的LED旋转灯箱,旋转灯箱通过360度不间断的旋转向过往的行人展示他灯箱上面的各种商业广告。很多人都会好奇这种灯箱为什么可以不停的旋转,内部的线路为什么不会打结扭断,其实这一切都是导电滑环的功劳,导电滑环就是为大家解决360度旋转产生的绕线问题的。导电滑环的种类有很多,外形主要分为柱式和盘式两种,LED旋转灯箱因为安装的空间有限,所以我们一般都是选择盘式滑环作为他旋转传输的节点。深圳嘉驰机电研发生产的PCB盘式导电滑环就被众多灯箱厂商应用在各种LDE旋转灯箱上面,这种PCB导电滑环安装简单,跟换方便,成本低廉已经被广大的客户所认同。

LDE旋转广告牌

旋转展示台

旋转展示台它通过不停的旋转向同一位置的人展示上面展品的不同位置,方便人们能360度无死角的观看展台上面展品的各个部位。旋转展台被广泛应用在各种物品的展示,以及各种物品的视频拍中,旋转展示台需要不间断的旋转,所以导电滑环称为了旋转展示台中不可缺少的小部件,但是因为旋转展示台的内部安装空间有限,普通的柱式导电滑环无法满足其安装尺寸,所以PCB盘式导电滑环成为其不二的选择。PCB盘式导电滑环的安装高度最小可以做到5毫米,被广泛的应用在各种受安装空间限制的设备上面,深受各类设备商家的青睐。

旋转展示台
