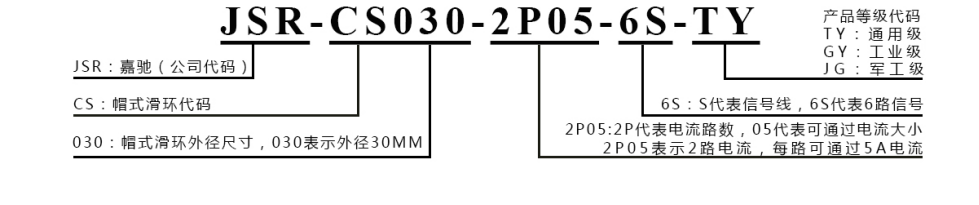

JSR-CS030 帽式滑环
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
TY(通用级） | 250RPM | 2000万转 | 贵金属 |
GY（工业级） | 600RPM | 6000万转 | 镀金-镀金 |
GD（高端级） | 1000RPM | 1.5亿转 | 金合金 |
技术规格参数 | |||
电气技术参数 | |||
电气参数 | 信号参数 | ||
参数 | 数值 | 参数 | 数值 |
额定电压 | 0-220VAC/VDC | 额定电压 | 0-220VAC/VDC |
绝缘电阻 | ≥300MΩ/300VDC | 绝缘电阻 | ≥300MΩ/300VDC |
导线规格 | AWG16#镀锡铁氟龙 | 导线规格 | AWG22镀锡铁氟龙 |
额定电流 | 每路任意电流可选 | ||
电气噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
动态电阻变化 | ＜0.01Ω | ||
机械技术参数 | |||
机械性能 | 环境性能 | ||
参数 | 数值 | 参数 | 数值 |
工作寿命 | ＞5000万转 | 工作温度 | -30C°-80C° |
额定转速 | 300MRP（可定制） | 工作湿度 | 0-85%RH |
接触材料 | 贵金属(可定制） | 机械振动 | MIL-SID-810E |
壳体材料 | ABS塑料（可选金属壳体） | 防护等级 | IP51(可选IP65、IP68) |
转动扭矩 | 0.1N.M;+0.03N.M/路 | ||
| 环道 | 颜色 | 环道 | 颜色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 红 | 8 | 灰 |
| 3 | 黄 | 9 | 橙 |
| 4 | 绿 | 10 | 棕 |
| 5 | 蓝 | 11 | 透明 |
| 6 | 白 | 12 | 浅绿 |
| (注：12个颜色为一组，分别序号1...12, 下一组重复前12个颜色， 每组用号码管作为组序号标识。) | |||
注：以下特别要求均可定制，交期会增加3~15天不等，费用增加5%~50%不等，本公司大部分基础配件都有标准化，模块化，非标定制也可大大减少成本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制，可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头，端子和热缩管。
⑤ 安川，松下，西门子等伺服系统信号，功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输（包括以太网,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各类工业总线）。
⑦ 温控信号，热电偶信号混合。
⑧ 防震，高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低，接头类型。
⑪ 可定制高频功率。
⑫ 可根据要求定制通道数。
⑬ 电流最大可到5000安培（A）。
⑭高端级别。
⑮ 防水，水下模式可选，IP65,IP68 可选。
⑯ 不锈钢壳体要求。
